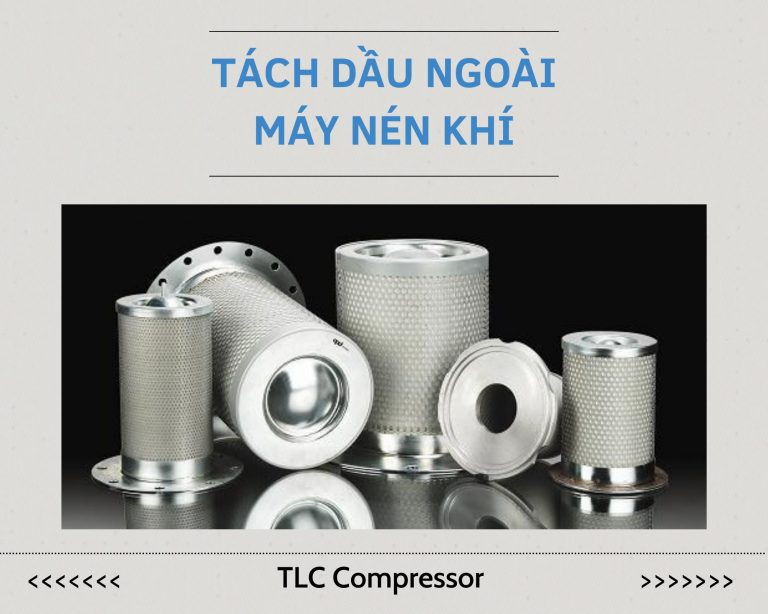

Tách dầu ngoài máy nén khí (còn gọi là lọc tách dầu) là một bộ phận quan trọng trong máy nén khí ngâm dầu.
Chúng có vai trò đảm bảo độ tinh khiết của khí nén khi ra khỏi máy nén.
Với vai trò quan trọng này, tách dầu ngoài được nghiên cứu chế tạo kỹ lưỡng và có mức chi phí đắt hơn các loại bộ lọc khác trong máy nén khí. Hãy cùng tìm hiểu chi tiết hơn về linh kiện này qua bài viết dưới đây.
👉Xem thêm: lọc gió máy nén khí
Tách dầu ngoài máy nén khí là gì?
Tách dầu ngoài máy nén khí là bộ phận quan trọng có nhiệm vụ tách dầu ra khỏi khí nén trước khi nguồn khí được đưa ra khỏi máy.
Cụ thể, trong quá trình máy vận hành, đầu nén sẽ được bơm vào một lượng dầu nhờn nhất định để bôi trơn, làm mát, và chống hoen gỉ.
Điều này sẽ khiến khí nén có lẫn một lượng dầu lớn và hỗn hợp khí lẫn dầu này sẽ ra khỏi đầu nén. Khi này, lọc tách dầu có nhiệm vụ giữ dầu nhờn lại trong máy nén khí, còn nguồn khí đã được lọc tách dầu sẽ thoát ra ngoài.
Thiết bị tách dầu ngoài sẽ được lắp trực tiếp trên màn chắn để ngăn hỗn hợp dầu khí tiếp xúc trực tiếp với bộ lọc.
Ở một số thiết bị máy nén khí nhỏ, bộ phận tách dầu ngoài này sẽ trông tương tự như lọc dầu nhưng có kích thước lớn hơn và được lắp trong bình tách dầu.
Cấu tạo của tách dầu ngoài máy nén khí
Những chiếc tách dầu ngoài có hình dáng dạng trụ dài với đáy sâu.
Phần vỏ lọc tách có kết cấu dạng lưới thép xoắn hình trụ cho phép nâng cao khả năng chịu lực nén trên bề mặt bộ lọc.
Miệng bộ tách dầu là một miếng thép mỏng hình tròn tạo thành vòng cùng với các vết cắt để có thể gắn khít với bình tách dầu.
Phần thân của tách dầu ngoài được làm từ thép cao cấp đã đục lỗ sẵn.
Các lỗ này thiết kế chạy song song theo đường chéo giúp điều hướng dòng hỗn hợp khí lẫn dầu sẽ chảy xoắn khi đi qua bộ phận tách dầu.
Điều này sẽ giúp nâng cao hiệu quả gom dầu, hạn chế tối thiểu lượng dầu bị thất thoát.
Nguyên lý hoạt động
Bộ phận tách dầu ngoài máy nén khí hoạt động dựa trên nguyên lý tác động của lực ly tâm.
Khi hỗn hợp khí lẫn dầu đi vào bình dầu, lực ly tâm sẽ tác động lên hỗn hợp này, khiến lượng dầu bị đẩy ra ngoài (do dầu có khối lượng nặng hơn khí), sau đó rơi xuống đáy bình dầu.
Với quá trình tách này, khoảng hơn 80% lượng dầu sẽ được loại bỏ ra khỏi khí nén. Lượng dầu còn sót lại sẽ tiếp tục tồn tại dưới dạng giọt nhỏ li ti.
Khi dòng khí nén có chứa lượng dầu thừa này đi qua bộ phận tách dầu ngoài, những giọt dầu nhỏ li ti sẽ góp lại thành giọt lớn hơn và rơi xuống.
Lúc này, chúng sẽ được bộ tách dầu thu lại.
👉Xem thêm: quy trình vân hành của máy nén khí trục vít
Phân loại tách dầu ngoài máy nén khí
Tách dầu ngoài được phân thành nhiều loại dựa vào thiết kế hình dáng của chúng. Tùy theo thiết kế và công suất của máy nén khí, nhà sản xuất sẽ cân nhắc nên lắp đặt loại nào cho phù hợp.
- Thiết kế dạng hình trụ tròn có đáy sâu: đây là bộ lọc tách dầu phổ biến nhất hiện nay.
- Thiết kế dạng nếp gấp: bộ tách dầu này sử dụng lõi lọc dạng nếp gấp, cho phép đạt được lưu lượng cao hơn trong cùng một không gian so với các loại thiết kế khác.
- Lọc tách 3s: cho khả năng tách dầu gấp 3 lần lưu lượng của bộ lọc truyền thống có cùng kích thước.
- Lọc tách dầu dạng quấn: lõi lọc sẽ được quấn dây để hướng dòng khí vào trong hay ra ngoài tùy ý.
Phân biệt tách dầu ngoài và tách dầu trong máy nén khí
Theo đúng cái tên của mình, lọc tách ngoài được lắp đặt bên ngoài bình tách dầu, thường sử dụng cho các máy nén khí có công suất nhỏ.
Vị trí này giúp chúng dễ thay thế, lắp đặt hơn, tuy nhiên cần có khoang chứa để chứa dầu được lọc ra.
Ngoài ra, lọc tách ngoài còn có một hạn chế là lưu lượng làm việc khá nhỏ.
Lọc tách trong được lắp đặt bên trong bình dầu.
Loại này được sử dụng phổ biến nhất với máy nén khí trục vít. Ưu điểm của chúng là tình trạng sụt áp thấp, lưu lượng làm việc lớn.
Tuy nhiên, loại tách dầu ngoài này khá khó thay thế bởi vị trí nằm sâu phía trong.
Khi cần thay thế, bạn cần tháo lắp khá nhiều chi tiết khác xung quanh.
Quy trình thay thế tách dầu ngoài cho máy nén khí
Thông thường, tuổi thọ của tách dầu thường nằm trong khoảng 4000-8000.
Tuy nhiên, trong quá trình vận hành, do ảnh hưởng từ nhiều yếu tố như môi trường, thời tiết, tần suất sử dụng, chất lượng dầu bôi trơn…
Mà tuổi thọ có thể thay đổi. Trong trường hợp lọc tách dầu bị hỏng hoặc đã đến thời gian thay thế định kỳ, bạn cần lưu ý chọn mua tách dầu mới có thông số, kích thước giống với linh kiện cũ để đảm bảo hiệu suất làm việc.
Chuẩn bị
Trước khi tiến hành thay thế tách dầu ngoài, chúng ta cần thực hiện một số công việc:
- Nhấn nút STOP để dừng hoạt động của máy nén, sau đó ngắt kết nối điện và đóng van xả.
- Mở cửa ra trước, chờ tới khi bộ phận báo áp suất dầu hiển thị 0 Mpa.
- Thực hiện tháo lắp từ phía bên trái máy nén, mở khoang chứa tách dầu. Đối với những model máy nén khí sử dụng tách dầu ngoài hình trụ, bạn cần dùng khóa mở tách dầu để mở.
- Loại bỏ vòng đệm của tách dầu.
Lưu ý: Nếu bộ phận khoang chứa tách dầu máy nén khí công nghiệp khó mở, bạn cần đợi tới khi nhiệt độ của máy xuống thấp ngang với nhiệt độ phòng. Lúc này, các chi tiết máy sẽ co lại và dễ dàng mở ra hơn.
👉 Xem thêm: cách thay thế phụ tùng máy nén khí
Tiến hành thay thế tách dầu
- Với tách dầu hình trụ: cần đặt một khay chứa dầu phía dưới tách dầu, tránh trường hợp dầu bị vương vãi ra sàn.
- Sau đó, tiến hành sử dụng khóa mở tách dầu để vặn bộ tách dầu ra theo chiều ngược chiều kim đồng hồ.
- Tiếp theo, loại bỏ lượng dầu có trong tách dầu vào khay chứa phía dưới rồi vệ sinh sạch sẽ phần nắp của bộ tách dầu trước khi thay thế linh kiện mới.
- Cuối cùng, thay mới tách dầu và kiểm tra kỹ phần gioăng chặn dầu rồi dùng tay vặn bộ tách dầu theo chiều kim đồng hồ để đóng lại.
- Với tách dầu dạng cây: đầu tiên, cần kiểm tra vỏ bảo vệ ngoài của tách dầu, đảm bảo không bị thủng hay móp méo.
- Sau đó, bôi trơn các tấm gioăng và miếng đệm, đặt miếng đệm xuống dưới tách dầu rồi tiến hành thay tách dầu mới.
- Bạn có thể dùng tay để vặn tách dầu vào, khi nào siết thấy khó thì sử dụng dụng cụ chuyên dụng để xoáy thật chặt.
- Cuối cùng, dán nhãn thận trọng phía ngoài khoang chứa.
.
Quá trình thay thế bộ tách dầu ngoài máy nén khí không quá khó khăn. Tuy nhiên, bạn cần lưu ý linh kiện sử dụng để thay thế phải là hàng chính hãng, đảm bảo chất lượng, tránh gây ảnh hưởng đến hiệu quả làm việc của hệ thống máy nén. Để nhận tư vấn lựa chọn và đặt mua bộ tách dầu ngoài chính hãng, phù hợp với thiết bị máy nén khí của mình, hãy liên hệ với TLC Compressor, chúng tôi luôn sẵn sàng hỗ trợ giải đáp mọi vấn đề của bạn một cách nhanh chóng và chi tiết nhất.
