Thiết kế và Thi công đường ống khí nén

NHỮNG LƯU Ý KHI TÍNH TOÁN THIẾT KẾ – THI CÔNG LẮP ĐẶT ĐƯỜNG ỐNG KHÍ NÉN, TIÊU CHUẨN ĐƯỜNG ỐNG KHÍ NÉN

Với tốc độ phát triển của ngành công nghiệp tự động hóa trong sản xuất. Hệ thống khí nén được ví như “LÁ PHỔI” của nhà máy. Nó đóng vai rất quan trọng trong nhà máy. Do đó việc thiết kế và thi công lắp đặt đường ống khí nén trở nên rất quan trọng. Việc nhà máy đi vào hoạt động có ổn định không phụ thuộc rất lớn vào việc thiết kế và thi công đường ống dẫn khí nén. Dưới đây là những lưu ý quan trọng về quá trình tính toán thiết kế thi công lắp đặt đường ống khí nén tiêu chuẩn đường ống khí nén phù hợp với nhà xưởng của quý khách.

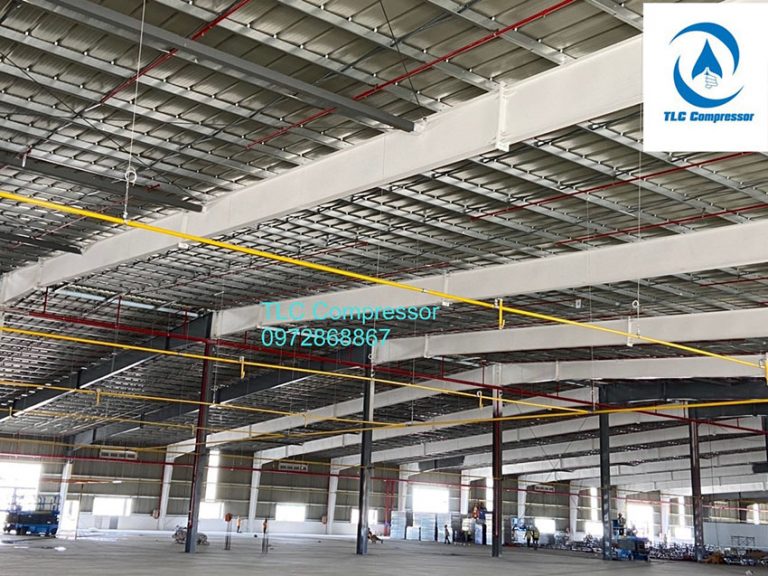

TLC - Thiết kế thi công lắp đặt hệ thống đường ống khí nén cho nhà xưởng
TLC – Thiết kế thi công lắp đặt hệ thống đường ống khí nén cho nhà xưởng

Những yếu tố cơ bản cần quan tâm khi thiết kế thi công đường ống khí nén

Việc thiết kế – thi công hệ thống đường ống khí nén sao cho tiết kiệm chi phí đầu tư mà vẫn đảm bảo được hiệu quả công việc là một trong những vấn đề mà hầu hết các doanh nghiệp, nhà máy đặc biệt quan tâm.

👉 Xem: Cách sử dụng máy nén khí hiệu quả và tiết kiệm điện

Khi thiết kế, thi công lắp đặt đường ống khí nén, người dùng phải quan tâm tới nhiều yếu tố như: Chiều dài ống, đường kính ống, số vị trí các co và các khớp nối… Để ngăn chặn tình trạng khí nén bị giảm áp trong quá trình lưu thông.

Cách tính toán thiết kế đường ống khí nén dựa trên lưu lượng khí nén

Vấn đề quan trọng nhất trước khi thiết kế đường ống dẫn khí nén cho nhà máy là chúng ta phải tính toán để xác định được lưu lượng tổng khí nén cần lưu thông trong đường ống là bao nhiêu? Nó cũng giống như việc chúng ta thiết kế một con đường để mục đích cho phương tiện nào, lưu lượng xe là bao nhiêu ?

Hệ thống đường ống dẫn khí nén này không được quá nhỏ hoặc quá lớn vì nếu quá nhỏ thì sẽ làm giảm áp lực của khí, không đủ lượng hơi cho máy sản xuất sử dụng, gây tốn kém điện năng để đảm bảo hiệu quả công việc. Còn nếu hệ thống đường ống dẫn quá lớn thì sẽ gây lãng phí tiền đầu tư và khó khăn cho việc lắp đặt. Dễ thấy rằng việc tính toán thiết kế đường ống khí nén là rất quan trọng. Có 3 yếu tố quan trọng để tính toán được đường ống khí nén khí thiết kế là:

  • Kích thước, đường kính của ống dẫn khí nén
  • Những đoạn cong, gấp khúc, các van khóa, khớp nối,… Về vấn đề này khá giống với việc tính toán làm hệ thống ống nước.
  • Lưu lượng khí nén đi qua đường ống dẫn.

Tiêu chuẩn đường ống khí nén

Điều quan trọng đầu tiên khi chọn mua đường ống khí nén phù hợp trong thi công lắp đặt là phải xác định được lưu lượng khí của hệ thống. Sau đó, bạn dựa vào thông số kỹ thuật của máy nén khí cong nghiệp từ nhà sản xuất để biết được sản lượng tối khí mỗi phút, hoặc mỗi giờ (ví dụ: m3/phút, lít/phút). Qua đó bạn sẽ lựa chọn được đường ống khí nén có tiêu chuẩn có kích thước phù hợp nhất. Xem bảng kích thước tiêu chuẩn đường ống khí nén theo lưu lượng khí dưới đây:

Bảng kích thước tiêu chuẩn đường ống khí nén theo lưu lượng
Bảng kích thước tiêu chuẩn đường ống khí nén theo lưu lượng

Cách thiết kế và thi công lắp đặt đường ống khí nén

Hiện nay có hai cách để thiết kế đường ống khí nén đó là: thiết kế theo dạng mạch vòng và thiết kế theo dạng mạch hở. Bạn hãy xem ưu nhược điểm của hai cách thiết kế này dưới đây để chọn một cách phù hợp cho bạn:

Thiết kế đường ống khí nén theo dạng mạch vòng:

Ưu điểm: Độ ổn định áp suất cao, ít có hiện tượng tụt áp, tiết kiệm điện năng cho máy nén khí vì không cần máy nén chạy áp suất lớn vẫn đủ áp cho máy móc sản xuất.

Nhược điểm: Tốn chi phí vật tư và nhân công.

Thiết kế đường ống khí nén theo dạng mạch hở:

Ưu điểm: có thể giảm được chi phí đầu tư, thi công thời gian nhanh hơn.

Nhược điểm: tổn thất áp suất thường cao hơn, tăng chi phí vận hành hệ thống khí nén.

Những nguyên tắc, tiêu chuẩn cần lưu ý khi thiết kế đường ống khí nén

  • Áp suất tổn thất của hệ thống đường ống khí nén không được vượt quá 5% áp suất thiết kế của máy nén.
  • Vị trí lấy khí của hệ thống là bên trên đường ống chính. Để tránh tình trạng ngưng tụ hơi nước.
  • Không thiết kế đường ống theo kiểu thắt cổ chai, dẫn tới lưu lượng khí không đủ trong hệ thống.
  • Cần thiết kế các vị trí bẫy nước trong hệ thống khí nén nhằm giảm lượng nước ngưng tụ lâu ngày trong hệ thống.
  • Để hạn chế tối đa tổn thất áp suất của khí nén thì hệ thống đường ống khí nén (Cả máy nén khí trục vít và Piston) càng ít vị trí co nối, gấp khúc và van thì càng tốt.
  • Nên thiết kế các vị trí van khóa để dễ tách rời hệ thống khi có sự cố rò rỉ. nhằm đảm bảo hệ thống luôn được bảo trì các tiêu hao phẩm định kỳ mà vẫn đảm bảo ổn định sản xuất.
  • Cần tuân thủ nguyên tắc lắp đặt đường ống khí nén dựa trên sơ đồ nguyên lý hệ thống lắp đặt của nhà cung cấp như sau:
Sơ đồ nguyên lý lắp đặt hệ thống máy nén khí của TLC COMPRESSOR
Sơ đồ nguyên lý lắp đặt hệ thống máy nén khí của TLC COMPRESSOR

Lời kết

Hy vọng những thông tin chia sẻ trên đây sẽ hữu ích với quý khách khi muốn tính toán thiết kế và lắp đặt hệ thống đường ống dẫn khí máy nén khí đạt chuẩn chất lượng. TLC Compressor tự hào là đơn vị hàng đầu tư vấn, thi công hệ thống đường khí nén cho các doanh nghiệp, nhà máy chế biến gỗ, gia công cơ khí

👉 Xem: máy nén khí công nghiệp là gì?

Trên đây là những chia sẻ về quá trình tính toán thiết kế và thi công lắp đặt đường ống khí nén của chúng tôi. Bài viết được tham khảo rất nhiều nguồn từ các cộng sự trong ngành máy nén khí và những kinh nghiệm thực tế chúng tôi đã thi công và thực hiện. Mọi chi tiết để được tư vấn tốt nhất vui lòng liên hệ:
