Khi đầu tư cho nhà máy, nhiều doanh nghiệp thường chỉ quan tâm đến chiếc máy nén. Tuy nhiên, một hệ thống máy nén khí công nghiệp hoàn chỉnh cần nhiều thiết bị phối hợp để tạo ra nguồn khí nén ổn định, chất lượng và tiết kiệm chi phí vận hành. Bài viết dưới đây giúp bạn hiểu rõ từng thành phần cấu tạo nên một hệ thống đồng bộ.
Trong các nhà máy sản xuất, máy nén khí là thiết bị tạo ra nguồn khí nén, tuy nhiên để nguồn khí này có thể được sử dụng ổn định và đáp ứng yêu cầu của dây chuyền, chỉ một chiếc máy nén khí là chưa đủ. Một hệ thống máy nén khí công nghiệp hoàn chỉnh cần có sự phối hợp giữa nhiều thiết bị như máy nén khí, bình chứa khí, máy sấy khí, bộ lọc khí, đường ống và các thiết bị điều khiển, giám sát liên quan.
Việc thiết kế hệ thống đồng bộ không chỉ giúp cung cấp nguồn khí ổn định mà còn ảnh hưởng trực tiếp đến chất lượng khí, áp suất tại điểm sử dụng, mức tiêu thụ điện và chi phí bảo trì trong suốt quá trình vận hành. Vì vậy, khi đầu tư hệ thống khí nén cho nhà máy, doanh nghiệp không nên chỉ quan tâm đến giá của máy nén khí mà cần xem xét toàn bộ hệ thống từ đầu nguồn đến điểm sử dụng.
Vậy một hệ thống máy nén khí công nghiệp hoàn chỉnh gồm những thiết bị nào? Chức năng của từng thiết bị ra sao và doanh nghiệp cần lưu ý gì khi lựa chọn? Hãy cùng TLC tìm hiểu chi tiết trong bài viết dưới đây.

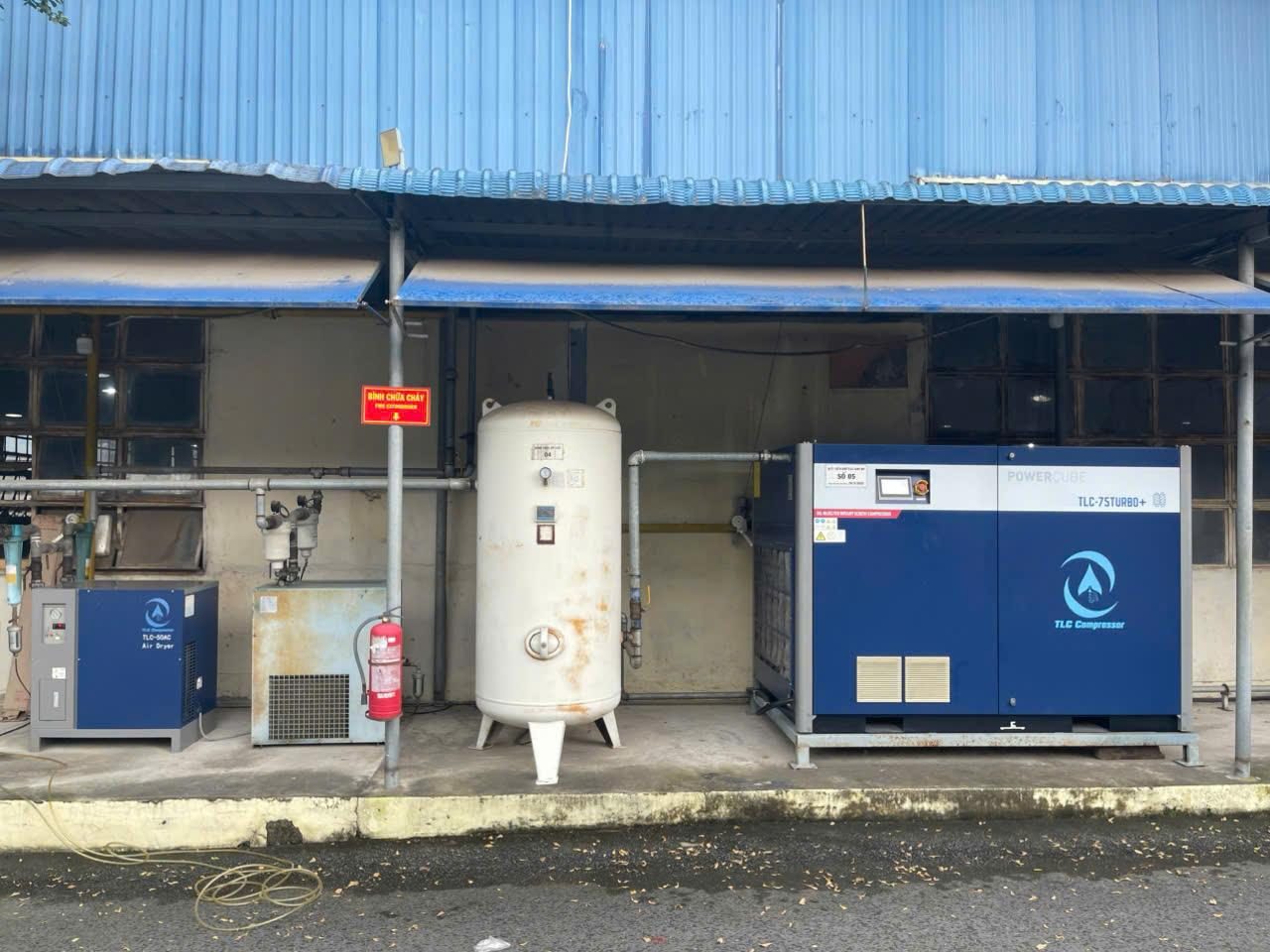

Hệ thống máy nén khí công nghiệp là gì?
Hệ thống máy nén khí công nghiệp là tập hợp các thiết bị được kết nối với nhau để tạo ra, lưu trữ, xử lý và phân phối khí nén đến các thiết bị sử dụng trong nhà máy.
Về cơ bản, khí được máy nén tạo ra sẽ đi qua các thiết bị xử lý trước khi được đưa vào hệ thống đường ống và cấp đến từng điểm sử dụng. Tùy vào yêu cầu của nhà máy, hệ thống có thể được thiết kế đơn giản hoặc tích hợp nhiều cấp xử lý khác nhau.
Một hệ thống cơ bản thường bao gồm máy nén khí, bình chứa khí, máy sấy khí, bộ lọc khí và hệ thống đường ống. Ngoài ra, với các nhà máy có yêu cầu cao về chất lượng khí hoặc cần kiểm soát năng lượng, hệ thống có thể bổ sung thêm bộ điều khiển trung tâm, thiết bị đo lưu lượng, cảm biến áp suất, hệ thống giám sát và các giải pháp thu hồi nhiệt.
Điểm quan trọng là các thiết bị này không hoạt động độc lập. Nếu một thiết bị được lựa chọn không phù hợp, hiệu quả của toàn bộ hệ thống có thể bị ảnh hưởng.
Sơ đồ hệ thống máy nén khí công nghiệp cơ bản
Một hệ thống khí nén công nghiệp phổ biến có thể được bố trí theo trình tự:
Máy nén khí → Bình chứa khí → Máy sấy khí → Bộ lọc khí → Bình chứa khí sau xử lý → Đường ống phân phối → Thiết bị sử dụng khí.
Tùy theo thiết kế của từng nhà máy, vị trí bình chứa trước hoặc sau máy sấy, số lượng bộ lọc và cách bố trí đường ống có thể thay đổi. Vì vậy, sơ đồ trên mang tính khái quát, còn hệ thống thực tế cần được thiết kế dựa trên lưu lượng, áp suất, chất lượng khí và đặc điểm phụ tải.
Đối với các hệ thống lớn, nhiều máy nén khí có thể được kết nối với bộ điều khiển để phân bổ tải giữa các máy. Cách bố trí này giúp hệ thống linh hoạt hơn khi nhu cầu khí thay đổi và có thể hỗ trợ tối ưu mức tiêu thụ năng lượng.

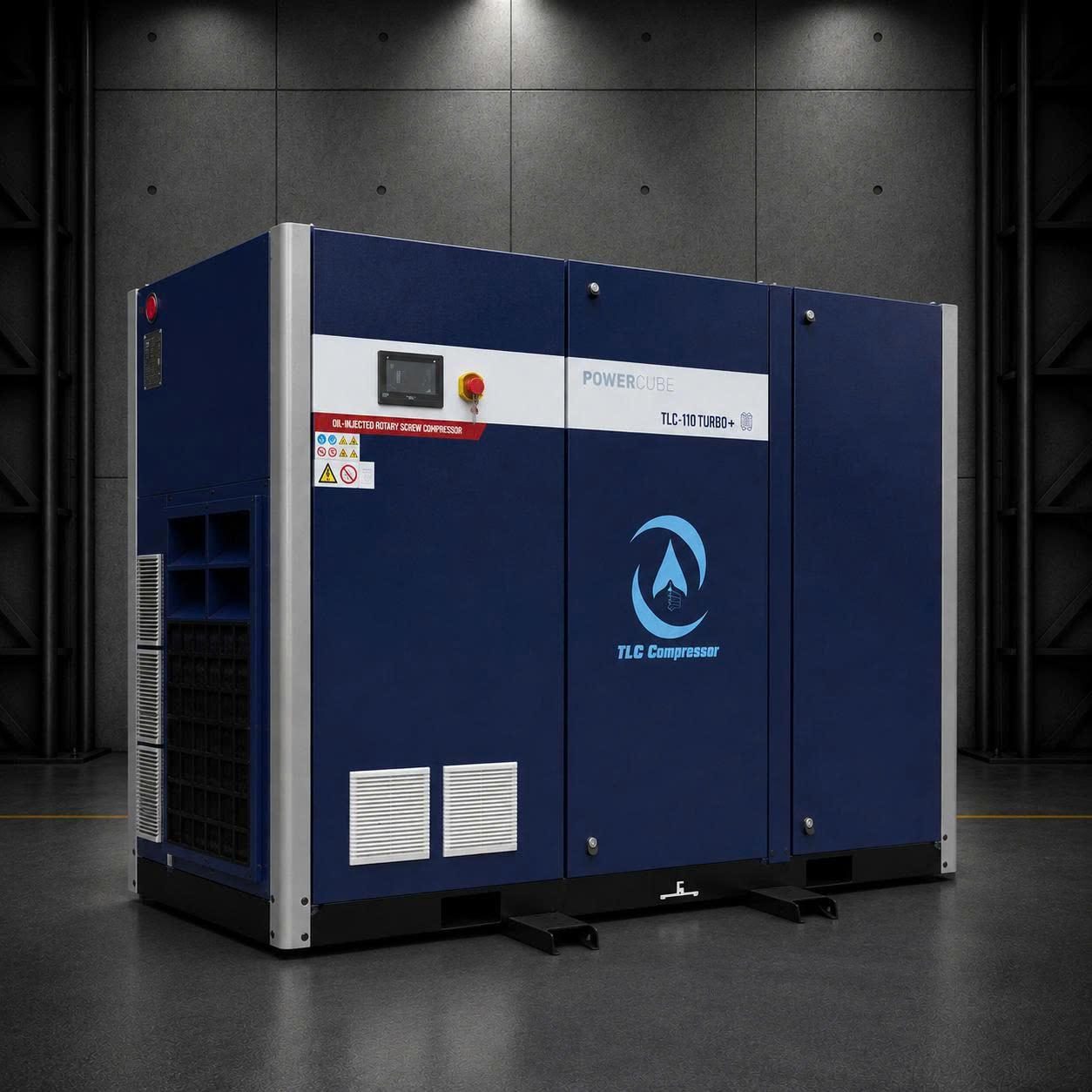

1. Máy nén khí – thiết bị tạo nguồn khí
Máy nén khí là thiết bị trung tâm của toàn bộ hệ thống. Nhiệm vụ của máy là hút không khí từ môi trường, nén lên áp suất yêu cầu và cung cấp nguồn khí cho hệ thống xử lý và phân phối.
Trong các nhà máy hiện nay, máy nén khí trục vít được sử dụng phổ biến cho những hệ thống cần nguồn khí ổn định và có thời gian vận hành dài. Tùy theo nhu cầu, doanh nghiệp có thể lựa chọn máy cố định tốc độ hoặc máy biến tần.
Công suất máy có thể dao động từ các mức nhỏ như 20HP, 30HP, 40HP, 50HP cho đến 75HP, 100HP, 150HP, 175HP, 200HP hoặc cao hơn. Tuy nhiên, lựa chọn công suất không nên chỉ dựa trên quy mô nhà xưởng mà cần căn cứ vào lưu lượng khí thực tế, áp suất yêu cầu và biểu đồ phụ tải.
Nếu máy quá nhỏ, hệ thống có thể không đáp ứng đủ khí vào những thời điểm cao tải. Ngược lại, nếu máy quá lớn, doanh nghiệp có thể phải chịu vốn đầu tư và chi phí vận hành cao hơn cần thiết.
Vì vậy, máy nén khí cần được lựa chọn đầu tiên theo nhu cầu khí thực tế thay vì chỉ lựa chọn theo HP. Bạn có thể tham khảo thêm cách phân loại máy nén khí công nghiệp theo công suất và giá để có lựa chọn phù hợp.

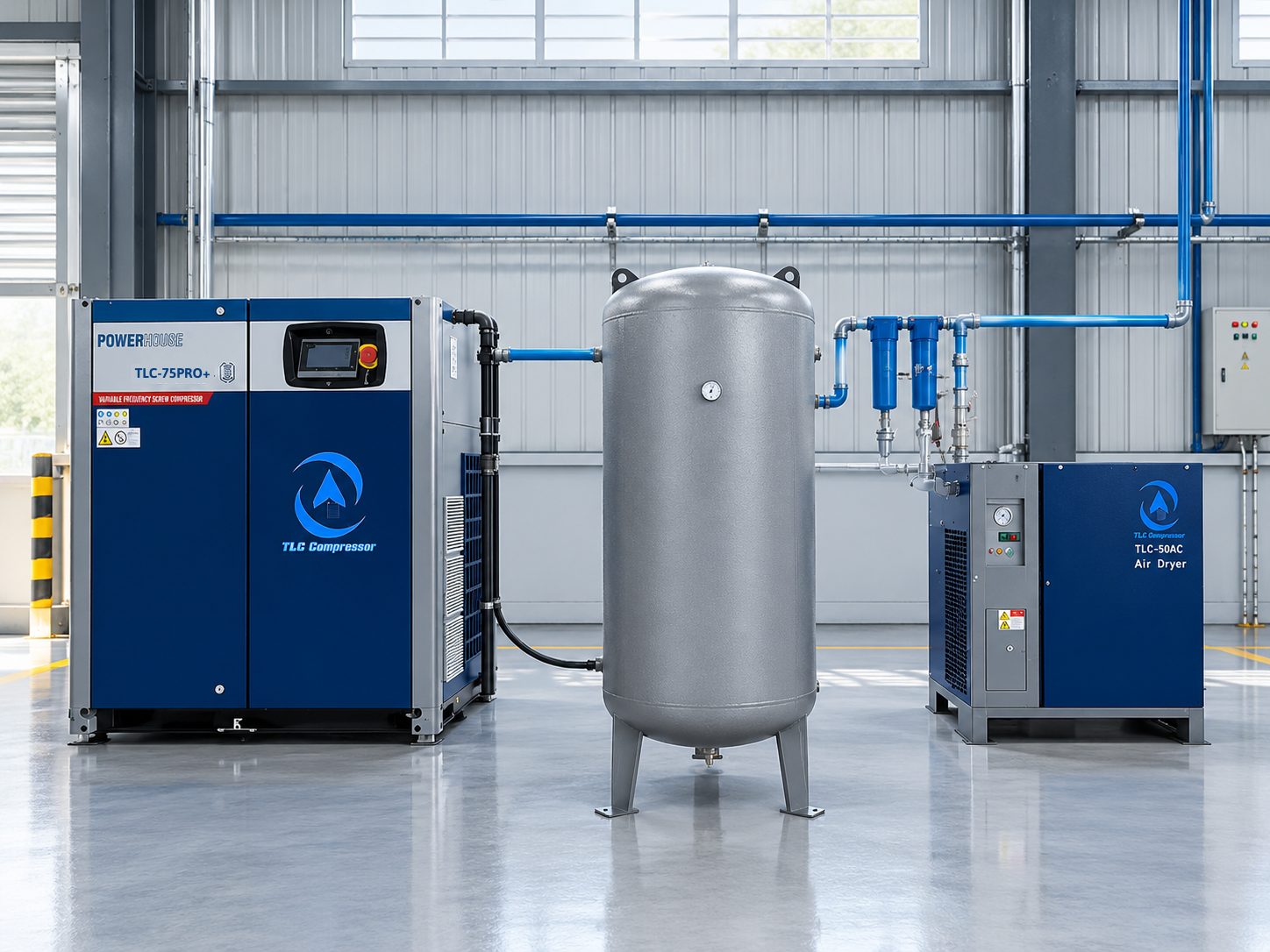

2. Bình chứa khí nén – ổn định nguồn khí và áp suất
Bình chứa khí là thiết bị có chức năng lưu trữ một lượng khí nén nhất định, đồng thời hỗ trợ ổn định áp suất trong hệ thống.
Khi nhu cầu khí tại các thiết bị sử dụng tăng đột ngột, lượng khí được lưu trữ trong bình có thể hỗ trợ hệ thống đáp ứng trong những khoảng thời gian nhất định. Nhờ đó, máy nén khí không nhất thiết phải liên tục thay đổi trạng thái theo từng biến động nhỏ của phụ tải.
Bên cạnh đó, bình chứa còn giúp giảm dao động áp suất và hỗ trợ tách một phần nước ngưng ra khỏi dòng khí trước khi khí đi tiếp vào các thiết bị xử lý.
Dung tích bình chứa cần được tính toán dựa trên công suất máy, lưu lượng, áp suất, đặc điểm phụ tải và mục đích sử dụng. Không nên mặc định rằng máy càng lớn thì chỉ cần chọn bình chứa càng lớn.
Đối với hệ thống công nghiệp, bình chứa cũng cần được lựa chọn, lắp đặt và kiểm tra theo các yêu cầu an toàn áp lực hiện hành.

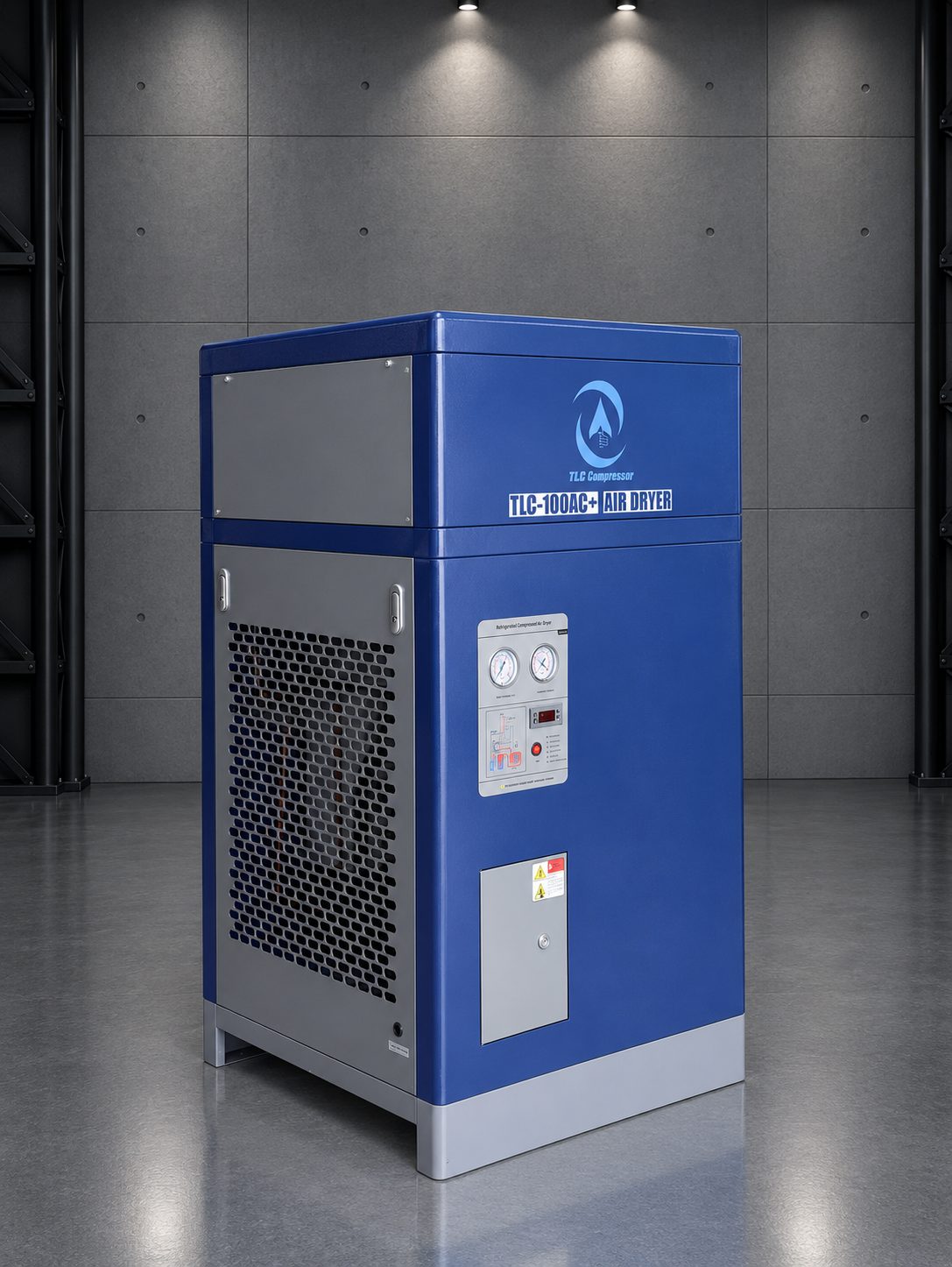

3. Máy sấy khí – giảm độ ẩm trong khí nén
Không khí sau khi được nén vẫn chứa hơi nước. Khi nhiệt độ và áp suất thay đổi, hơi nước có thể ngưng tụ thành nước trong hệ thống đường ống và thiết bị sử dụng.
Nếu lượng hơi ẩm không được xử lý phù hợp, nước có thể gây ảnh hưởng đến đường ống, van, thiết bị khí nén và chất lượng sản phẩm trong một số ngành sản xuất.
Máy sấy khí được sử dụng để giảm lượng hơi ẩm trong khí nén trước khi đưa khí đến hệ thống phân phối. Tùy theo yêu cầu chất lượng khí, doanh nghiệp có thể lựa chọn máy sấy lạnh hoặc máy sấy hấp thụ. Tham khảo máy sấy khí TLC 150AC cho hệ thống công nghiệp.
Máy sấy khí tác nhân lạnh
Máy sấy lạnh làm giảm nhiệt độ của khí nén để hơi nước ngưng tụ, sau đó tách nước ra khỏi dòng khí. Đây là lựa chọn phổ biến trong nhiều hệ thống khí nén công nghiệp có yêu cầu khí khô ở mức thông thường.

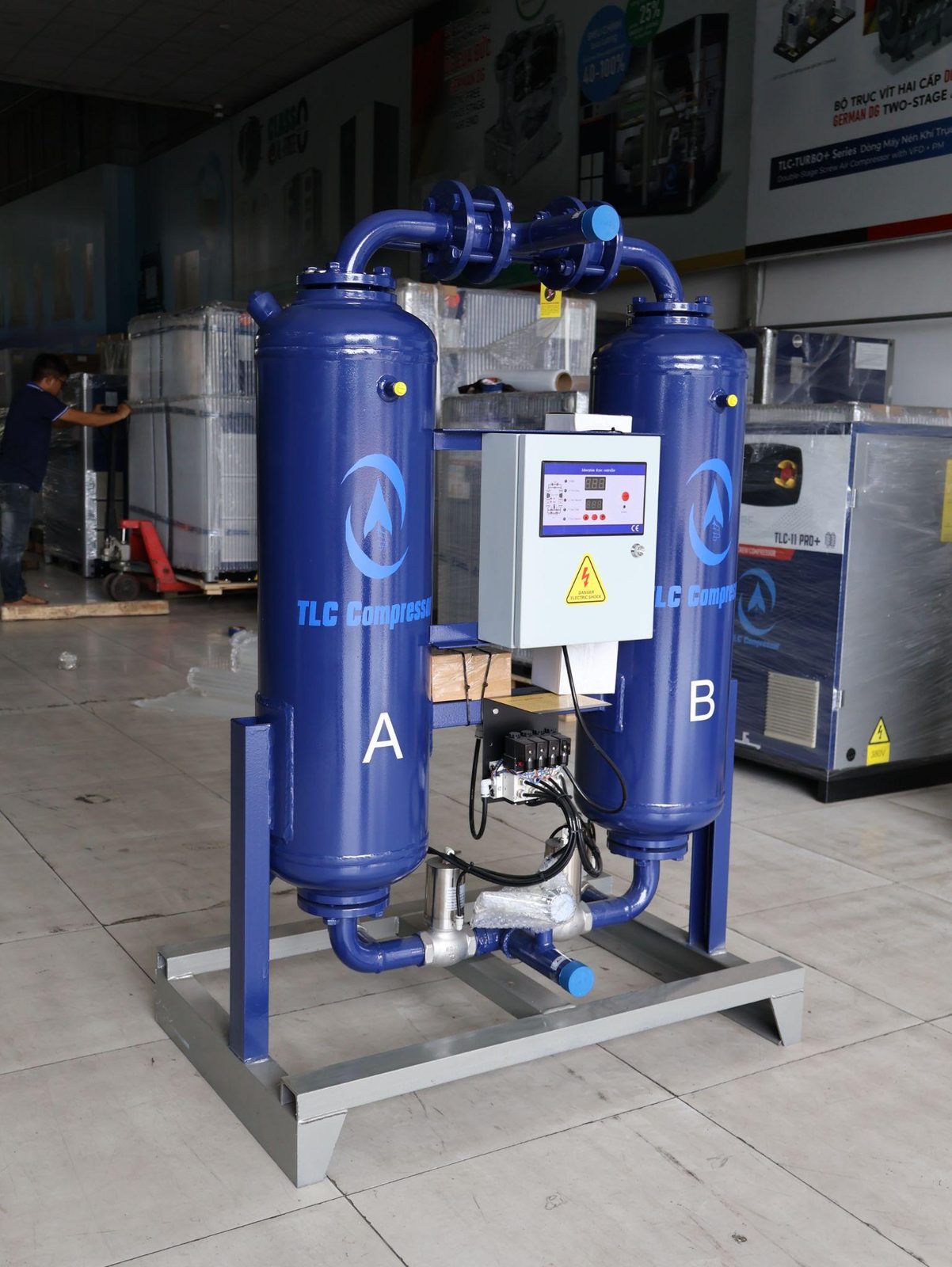

Máy sấy khí hấp thụ
Máy sấy hấp thụ sử dụng vật liệu hút ẩm để loại bỏ hơi nước khỏi khí nén. Loại máy này có thể được sử dụng trong những ứng dụng yêu cầu điểm sương thấp hơn so với máy sấy lạnh.
Việc lựa chọn loại máy sấy cần dựa trên yêu cầu thực tế của dây chuyền. Không phải hệ thống nào cũng cần máy sấy hấp thụ, bởi đầu tư thiết bị xử lý cao hơn khi yêu cầu chất lượng khí không cần thiết có thể làm tăng chi phí.
4. Bộ lọc khí nén – loại bỏ tạp chất
Sau quá trình nén và xử lý độ ẩm, khí nén có thể tiếp tục đi qua các bộ lọc để loại bỏ dầu, nước, bụi và các hạt tạp chất theo cấp độ lọc phù hợp.
Tùy vào chất lượng khí yêu cầu, hệ thống có thể sử dụng một hoặc nhiều cấp lọc. Việc lựa chọn cấp lọc cần dựa trên yêu cầu của thiết bị cuối nguồn và tiêu chuẩn chất lượng khí mà dây chuyền cần đạt.
Nếu lựa chọn bộ lọc không phù hợp, chất lượng khí có thể không đáp ứng yêu cầu. Trong khi đó, nếu sử dụng quá nhiều cấp lọc hoặc cấp lọc quá cao khi không cần thiết, tổn thất áp suất và chi phí đầu tư có thể tăng.
Do đó, bộ lọc khí nên được lựa chọn dựa trên mục tiêu xử lý cụ thể thay vì càng nhiều cấp lọc càng tốt.
5. Hệ thống đường ống khí nén
Đường ống là bộ phận kết nối toàn bộ hệ thống với các thiết bị sử dụng khí. Đây cũng là một trong những yếu tố có ảnh hưởng trực tiếp đến tổn thất áp suất và hiệu quả vận hành.
Một hệ thống máy nén khí có công suất phù hợp nhưng đường ống được thiết kế không đúng vẫn có thể xảy ra tình trạng áp suất tại điểm sử dụng thấp hơn yêu cầu.
Khi thiết kế đường ống, doanh nghiệp cần xem xét đường kính ống, chiều dài, vật liệu, cách bố trí, số lượng co nối, van và các điểm tiêu thụ. Đồng thời, cần hạn chế những vị trí gây tổn thất áp suất không cần thiết.
Đối với nhà máy có nhiều khu vực sản xuất, hệ thống đường ống vòng có thể được cân nhắc để hỗ trợ phân phối khí ổn định hơn. Tuy nhiên, phương án cụ thể vẫn cần dựa trên mặt bằng và nhu cầu thực tế.
6. Bộ xả nước tự động
Trong quá trình nén và xử lý khí, nước ngưng có thể xuất hiện tại nhiều vị trí như bình chứa, máy sấy và bộ lọc. Nếu nước không được xả đúng cách, nó có thể tích tụ trong hệ thống và ảnh hưởng đến chất lượng khí.
Bộ xả nước tự động giúp loại bỏ nước ngưng theo chu kỳ hoặc theo lượng nước tích tụ mà không cần người vận hành thường xuyên mở van bằng tay.
Việc sử dụng thiết bị xả nước phù hợp giúp giảm nguy cơ quên xả nước và hạn chế lượng nước tồn đọng trong hệ thống.
7. Hệ thống điều khiển và giám sát
Đối với những hệ thống có nhiều máy nén khí, việc điều khiển từng máy độc lập có thể chưa phải phương án tối ưu. Khi đó, hệ thống điều khiển trung tâm có thể được sử dụng để phối hợp hoạt động giữa các máy.
Hệ thống có thể theo dõi áp suất, trạng thái tải, thời gian vận hành và các thông số liên quan để phân bổ máy phù hợp với nhu cầu.
Ví dụ, khi nhu cầu khí tăng, hệ thống có thể đưa thêm máy vào vận hành. Khi nhu cầu giảm, một số máy có thể giảm tải hoặc dừng để hạn chế tiêu thụ năng lượng không cần thiết.
Đặc biệt, đối với nhà máy có phụ tải biến động, khả năng điều khiển và phối hợp nhiều máy có thể mang lại giá trị đáng kể về mặt vận hành và tiết kiệm điện.
8. Thiết bị đo áp suất và lưu lượng
Để quản lý hệ thống khí nén hiệu quả, doanh nghiệp cần biết hệ thống đang sử dụng bao nhiêu khí và áp suất thực tế tại các vị trí quan trọng.
Thiết bị đo áp suất giúp theo dõi áp suất trong hệ thống, trong khi đồng hồ hoặc cảm biến lưu lượng giúp xác định lượng khí đang được sử dụng.
Khi có dữ liệu vận hành, doanh nghiệp có thể phát hiện những bất thường như nhu cầu khí tăng đột biến, sụt áp hoặc lượng khí tiêu thụ cao hơn bình thường. Từ đó, việc kiểm tra rò rỉ hoặc đánh giá lại cấu hình hệ thống cũng trở nên dễ dàng hơn.
Đây là cơ sở quan trọng để chuyển từ việc “vận hành theo kinh nghiệm” sang quản lý hệ thống khí nén dựa trên dữ liệu thực tế.
9. Thiết bị xử lý và thu hồi dầu
Đối với một số loại máy nén khí, dầu được sử dụng trong quá trình nén để bôi trơn và làm kín. Sau quá trình tách dầu, phần dầu và nước ngưng cần được xử lý phù hợp trước khi thải ra môi trường. Việc sử dụng đúng thước nhớt máy nén khí TLC cũng góp phần nâng cao hiệu quả bôi trơn và kéo dài tuổi thọ thiết bị.
Tùy theo cấu hình hệ thống, doanh nghiệp có thể cần bổ sung các thiết bị xử lý nước ngưng hoặc thiết bị liên quan đến quản lý dầu.
Đây là phần thường ít được chú ý khi lập dự toán đầu tư, tuy nhiên lại cần được tính đến trong quá trình thiết kế hệ thống hoàn chỉnh.
10. Tủ điện và hệ thống cấp nguồn
Máy nén khí công nghiệp có công suất lớn nên yêu cầu hệ thống điện phù hợp với công suất động cơ và điều kiện vận hành.
Tủ điện, thiết bị bảo vệ, dây dẫn, thiết bị đóng cắt và hệ thống tiếp địa cần được tính toán phù hợp. Đặc biệt, với các máy công suất lớn hoặc hệ thống nhiều máy, việc thiết kế cấp điện cần được thực hiện đồng bộ ngay từ đầu.
Một hệ thống khí nén hoạt động ổn định không thể tách rời khỏi hệ thống điện cung cấp cho máy. Vì vậy, đây cũng là một phần cần được kiểm tra khi triển khai dự án.
Hệ thống máy nén khí công nghiệp hoàn chỉnh hoạt động như thế nào?
Một hệ thống khí nén có thể được hình dung theo chuỗi hoạt động từ tạo khí đến sử dụng khí.
Đầu tiên, máy nén khí hút không khí môi trường và nén lên áp suất yêu cầu. Sau đó, khí nén được đưa đến bình chứa để ổn định nguồn khí và giảm dao động áp suất.
Tiếp theo, khí đi qua máy sấy để giảm độ ẩm và các bộ lọc để loại bỏ những tạp chất theo yêu cầu. Sau quá trình xử lý, khí được đưa vào hệ thống đường ống và phân phối đến các khu vực sản xuất.
Tại các điểm sử dụng, khí nén được cấp cho máy CNC, robot, thiết bị tự động hóa, dụng cụ khí nén hoặc các dây chuyền sản xuất khác.
Trong toàn bộ quá trình, các cảm biến và thiết bị điều khiển có thể theo dõi áp suất, lưu lượng và trạng thái vận hành. Nhờ đó, doanh nghiệp có thể kiểm soát hệ thống tốt hơn và phát hiện sớm những vấn đề bất thường.
Hệ thống máy nén khí công nghiệp cần những thiết bị nào?
Tùy quy mô và yêu cầu của nhà máy, một hệ thống có thể bao gồm:
|
Thiết bị |
Chức năng chính |
|---|---|
|
Máy nén khí |
Tạo nguồn khí nén |
|
Bình chứa khí |
Lưu trữ và ổn định áp suất |
|
Máy sấy khí |
Giảm độ ẩm trong khí nén |
|
Bộ lọc khí |
Loại bỏ nước, dầu và tạp chất |
|
Bộ xả nước |
Loại bỏ nước ngưng |
|
Đường ống khí |
Phân phối khí đến các điểm sử dụng |
|
Cảm biến áp suất |
Theo dõi áp suất |
|
Thiết bị đo lưu lượng |
Theo dõi lượng khí sử dụng |
|
Hệ thống điều khiển |
Điều phối và giám sát thiết bị |
|
Tủ điện |
Cấp và bảo vệ nguồn điện |
|
Thiết bị xử lý nước ngưng |
Xử lý phần nước thải có chứa dầu |
Không phải nhà máy nào cũng cần đầy đủ tất cả các thiết bị trên. Cấu hình cuối cùng cần được xác định dựa trên lưu lượng, áp suất, chất lượng khí, quy mô sản xuất và yêu cầu của dây chuyền.
Làm thế nào để lựa chọn cấu hình hệ thống khí nén phù hợp?
Một trong những nguyên tắc quan trọng nhất là không nên mua từng thiết bị một cách độc lập. Thay vào đó, doanh nghiệp nên xác định nhu cầu tổng thể trước khi lựa chọn từng thành phần. Tham khảo thêm kinh nghiệm lựa chọn máy nén khí công nghiệp cho nhà máy để có góc nhìn tổng thể.
Trước tiên, cần xác định tổng lưu lượng khí và áp suất yêu cầu. Sau đó, doanh nghiệp có thể xác định công suất máy nén, dung tích bình chứa và công suất máy sấy tương ứng.
Tiếp theo, cần xác định chất lượng khí mà dây chuyền yêu cầu để lựa chọn cấp lọc và công nghệ sấy phù hợp. Đồng thời, đường ống cũng cần được tính toán để hạn chế tổn thất áp suất từ phòng máy đến điểm sử dụng.
Cuối cùng, cần xem xét biểu đồ phụ tải để quyết định sử dụng một máy hay nhiều máy, máy biến tần hay cố định tốc độ và có cần hệ thống điều khiển trung tâm hay không.
Cách tiếp cận này giúp hệ thống được thiết kế đồng bộ ngay từ đầu, thay vì phải bổ sung hoặc thay đổi thiết bị sau khi nhà máy đã đi vào vận hành.
Những sai lầm thường gặp khi thiết kế hệ thống máy nén khí
Một trong những sai lầm phổ biến là chỉ quan tâm đến máy nén khí mà bỏ qua các thiết bị phía sau. Khi đó, máy có thể tạo đủ khí nhưng chất lượng khí hoặc áp suất tại điểm sử dụng lại không đạt yêu cầu.
Một sai lầm khác là lựa chọn đường ống quá nhỏ nhằm giảm chi phí đầu tư ban đầu. Tuy nhiên, đường ống không phù hợp có thể làm tăng tổn thất áp suất và khiến doanh nghiệp phải tăng áp suất máy để bù lại, từ đó làm tăng điện năng tiêu thụ.
Ngoài ra, việc lựa chọn máy nén có công suất quá lớn cũng có thể gây lãng phí nếu hệ thống thường xuyên hoạt động ở tải thấp. Ngược lại, nếu chọn máy quá sát nhu cầu, hệ thống có thể thiếu khí khi nhà máy tăng sản lượng.
Cuối cùng, nhiều doanh nghiệp chưa quan tâm đầy đủ đến khả năng bảo trì và mở rộng hệ thống. Một hệ thống được thiết kế tốt cần có đủ không gian bảo dưỡng, vị trí thiết bị hợp lý và khả năng bổ sung công suất khi nhu cầu sản xuất tăng.
Có nên mua trọn bộ hệ thống máy nén khí công nghiệp?
Đối với doanh nghiệp chưa có đội ngũ kỹ thuật chuyên sâu về khí nén, việc lựa chọn từng thiết bị riêng lẻ có thể tiềm ẩn nhiều rủi ro. Các thiết bị có thể không đồng bộ về lưu lượng, áp suất hoặc khả năng xử lý.
Việc triển khai một hệ thống đồng bộ từ một đơn vị có năng lực kỹ thuật có thể giúp doanh nghiệp đơn giản hóa quá trình lựa chọn và giảm rủi ro khi đưa hệ thống vào vận hành.
Quan trọng hơn, đơn vị triển khai cần hiểu rằng máy nén khí chỉ là một phần của hệ thống. Hiệu quả cuối cùng phụ thuộc vào sự phối hợp giữa nguồn khí, thiết bị xử lý, đường ống và các điểm sử dụng.
TLC – giải pháp hệ thống khí nén công nghiệp đồng bộ
Đối với TLC, hệ thống khí nén không chỉ bắt đầu và kết thúc ở chiếc máy nén khí. Một hệ thống hiệu quả cần được xây dựng dựa trên nhu cầu thực tế của nhà máy, sau đó lựa chọn thiết bị phù hợp và kết nối thành một hệ thống đồng bộ.
Tùy theo quy mô sản xuất, TLC có thể tư vấn các cấu hình gồm máy nén khí, bình chứa khí, máy sấy khí, bộ lọc, hệ thống đường ống và các thiết bị hỗ trợ khác. Trong đó, công suất máy, lưu lượng, áp suất và chất lượng khí được xem xét đồng thời để tránh tình trạng thiết bị thừa hoặc thiếu so với nhu cầu.
Đặc biệt, với những doanh nghiệp quan tâm đến chi phí điện, việc lựa chọn máy nén khí biến tần, công nghệ điều khiển và phương án phân bổ tải phù hợp cũng cần được đưa vào quá trình thiết kế. Khi nguồn khí được tạo ra và phân phối đúng cách, doanh nghiệp không chỉ có được hệ thống hoạt động ổn định mà còn có cơ sở để kiểm soát chi phí vận hành lâu dài.
TLC định hướng cung cấp giải pháp khí nén theo toàn bộ nhu cầu của doanh nghiệp, từ khảo sát nhu cầu sử dụng khí, tư vấn thiết bị, bố trí hệ thống, kết nối đường khí cho đến hỗ trợ kỹ thuật trong quá trình vận hành.
Kết luận
Một hệ thống máy nén khí công nghiệp hoàn chỉnh không chỉ gồm một chiếc máy nén khí. Để tạo ra nguồn khí ổn định và đáp ứng yêu cầu sản xuất, hệ thống cần có sự phối hợp phù hợp giữa máy nén, bình chứa, máy sấy, bộ lọc, đường ống, thiết bị điều khiển và các thành phần liên quan.
Trong đó, mỗi thiết bị đều có một vai trò riêng, nhưng hiệu quả cuối cùng lại phụ thuộc vào sự đồng bộ của toàn bộ hệ thống. Một máy nén khí công suất lớn chưa chắc tạo ra một hệ thống tốt nếu máy sấy không phù hợp, đường ống gây sụt áp hoặc thiết bị được lựa chọn không đúng với nhu cầu.
Vì vậy, khi đầu tư hệ thống khí nén cho nhà máy, doanh nghiệp nên bắt đầu từ nhu cầu sử dụng thực tế, sau đó xác định lưu lượng, áp suất, chất lượng khí và đặc điểm phụ tải trước khi lựa chọn từng thiết bị. Để hiểu thêm nền tảng kỹ thuật, bạn có thể tham khảo khái niệm máy nén khí trên Wikipedia.
Nếu doanh nghiệp đang tìm kiếm giải pháp máy nén khí công nghiệp và hệ thống khí nén đồng bộ cho nhà máy, TLC có thể tư vấn cấu hình phù hợp dựa trên nhu cầu sử dụng, quy mô sản xuất và mục tiêu tối ưu chi phí vận hành.
